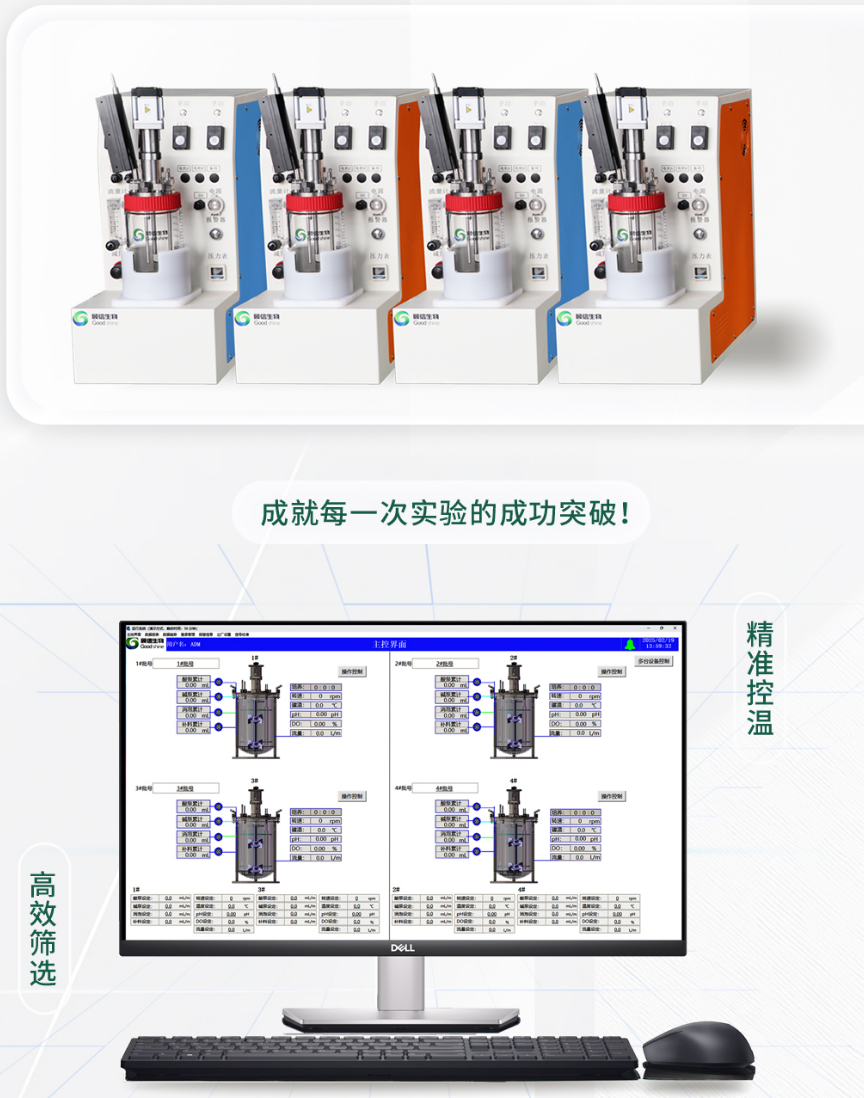

平行生物反應器是一套面向高校、科研院所及生物技術實驗室的1.5L–10L級多通道平行培養與發酵工藝開發系統，主要用于菌株性能比較、培養條件篩選、Fed-batch工藝優化及發酵過程參數研究。
系統由多個獨立生物反應器組成，各培養單元可分別設置pH、DO、溫度、攪拌、通氣及補料條件，并通過統一控制平臺進行參數管理、過程數據記錄和多通道實驗結果比較。
相比微型高通量培養系統，本系統單罐培養規模更大，更適合從前期菌株篩選進入可控發酵工藝開發、培養參數優化和放大前驗證階段。
典型科研應用包括：
菌株性能比較 + 培養條件優化 + Fed-batch研究 + DoE實驗設計 + 工藝重復性驗證。
二、核心功能
多通道平行培養
多個生物反應器可在同一實驗周期內同步運行，用于比較不同菌株、培養基配方及工藝參數。
各培養單元獨立控制
不同反應器可分別設置：pH；DO；溫度；攪拌；通氣；補料。適合開展單因素或多因素培養條件比較。
pH在線檢測與控制:各培養單元可獨立配置pH在線檢測，并根據設定值聯動酸泵、堿泵進行自動調節。
DO在線檢測:各反應器可獨立監測DO，并根據工藝要求與攪拌、通氣或O?補充進行聯動。
自動補料:可配置碳源、氮源、酸、堿、消泡劑及其他營養液補料通道，滿足Batch及Fed-batch工藝研究。
獨立攪拌與通氣:不同培養單元可設置不同攪拌和通氣條件，用于比較混合和氧傳遞參數對培養結果的影響。
參數復制與工藝復現:系統可根據配置支持培養參數復制，將已經建立的pH、DO、攪拌、通氣及補料條件快速應用到其他培養單元。
該功能可減少多通道實驗中的重復設置，并便于進行：平行重復實驗、批次重復性驗證及成熟工藝條件復現。
多通道數據記錄與比較:不同反應器的pH、DO、溫度、攪拌、通氣及補料數據可統一記錄。
科研人員可在同一實驗周期內比較不同培養單元的過程曲線，使工藝判斷不僅依賴終點檢測結果，還可以分析整個培養過程的參數差異。
三、系統組成
| 系統模塊 | 主要功能 |
|---|---|
| 平行培養單元 | 多組培養條件同步運行 |
| 玻璃生物反應器 | 微生物培養主體 |
| 獨立攪拌系統 | 各通道混合與氣體分散 |
| 溫度控制系統 | 各培養單元溫度調節 |
| pH檢測系統 | 獨立pH在線檢測及控制 |
| DO檢測系統 | 獨立溶氧在線監測 |
| 氣體控制系統 | Air供氣及其他氣體擴展 |
| 自動補料系統 | 營養液、酸堿及消泡劑添加 |
| 多通道控制平臺 | 各反應器參數統一管理 |
| 參數復制功能 | 工藝條件快速?gòu)?fù)制與復現 |
| 數據記錄系統 | 多通道過程數據記錄與比較 |
系統可根據科研項目配置不同培養體積、通道數量及過程檢測功能。
四、主要技術參數
| 項目 | 參數/配置 |
| 產品類型 | 多通道平行生物反應器 |
| 單罐培養規模 | 1.5L–10L范圍可配置 |
| 基礎培養單元 | 2聯或4聯可配置 |
| 系統擴展 | 根據具體系統方案擴展 |
| 罐體形式 | 玻璃生物反應器 |
| pH檢測 | 各培養單元獨立在線檢測 |
| DO檢測 | 各培養單元獨立在線檢測 |
| 攪拌 | 各通道獨立調節 |
| 溫度 | 各培養單元獨立控制 |
| 氣體系統 | Air，可根據工藝擴展O?/N?/CO? |
| 自動補料 | 多路獨立補料可配置 |
| 泡沫控制 | 可配置 |
| 參數復制 | 根據系統配置支持 |
| 數據記錄 | 支持多通道過程數據記錄 |
| 擴展檢測 | ORP、OD、尾氣等按項目選配 |
具體單罐容積、通道數量及控制配置以實際科研項目技術方案為準。
五、典型科研應用
菌株性能比較:可在相同培養條件下比較多個候選菌株的：生長趨勢；pH變化；DO變化；底物利用狀態；目標產物形成情況。
更適合從前期篩選得到的候選菌株中進一步比較其可控發酵性能。
培養基條件優化:不同反應器可使用不同培養基配方，對碳源、氮源、無機鹽及其他營養條件進行平行比較。
pH與溫度條件比較:可在不同培養單元中設置不同pH或溫度條件，用于確定更適合目標菌株的培養窗口。
攪拌與通氣研究:通過不同攪拌和通氣參數組合，比較氧傳遞及混合條件對菌體生長和產物形成的影響。
Fed-batch補料工藝優化
可比較不同：補料起始時間、補料速度、補料曲線及補料策略
對高密度培養過程的影響。
DoE實驗設計
平行系統適用于與DoE實驗設計方法結合開展多因素工藝研究。
通過各培養單元獨立設置不同參數組合，可獲得多個實驗條件下的過程數據，為培養條件優化提供實驗基礎。
DoE屬于實驗設計和數據分析方法，本系統主要提供多通道獨立培養、參數控制及過程數據采集條件。
六、平行培養相比單罐實驗的科研價值
單臺發酵罐進行工藝條件比較時，不同參數通常需要分批完成。
平行系統可以在相同實驗周期內設置多組條件，例如：
| 培養單元 | 實驗條件 |
| 1號 | 基準工藝 |
| 2號 | 不同pH條件 |
| 3號 | 不同DO條件 |
| 4號 | 不同補料策略 |
通過同步運行，可以直接比較不同培養條件下的過程數據及終結果。
其核心價值不是簡單增加發酵罐數量，而是：提高培養條件比較、工藝優化和重復性驗證的實驗效率。
七、多通道數據比較
平行生物反應器除了同時培養，更重要的是獲得可以進行橫向比較的過程數據。
例如不同培養單元可以同步比較：pH曲線;DO曲線;溫度變化;攪拌輸出;通氣條件;補料曲線
結合離線菌體濃度、底物和產物檢測結果，可用于判斷不同工藝參數對培養過程產生的實際影響。
對于已經確定的工藝條件，還可以通過參數復制將相同設置應用于多個培養單元，開展平行重復實驗，用于評價：
同一工藝條件下的批次重復性。
這也是平行系統區別于多臺完全獨立單罐設備的重要應用價值之一。
八、適用科研方向
本系統適用于：菌株性能比較；培養條件篩選；培養基優化；Fed-batch工藝開發；高密度培養研究；合成生物學工程菌培養；發酵參數優化；酶制劑工藝研究；生物制藥工藝開發；生物過程重復性驗證；DoE實驗設計。
九、適用院系及科研平臺
適用于：生物工程學院；生命科學學院；食品科學與工程學院；生物制藥及藥學院；化學與生物工程學院；合成生物學研究中心；微生物與菌種工程實驗室；生物過程工程實驗室；校企聯合研發平臺。
十、產品特點
1.5L–10L級平行工藝開發
區別于微型高通量篩選設備，更適合候選菌株確定后的可控培養和發酵工藝開發。
多反應器同步運行
同一個實驗周期可獲得多組培養數據，提高條件比較效率。
各通道獨立控制
pH、DO、溫度、攪拌、通氣及補料條件可分別設置。
參數復制
成熟培養條件可根據系統配置快速?gòu)?fù)制至其他培養單元，減少重復操作并支持平行重復實驗。
多通道過程數據比較
不同培養單元的關鍵參數可統一記錄，有利于分析不同工藝條件之間的差異。
支持Fed-batch研究
可配置多路補料，用于高密度培養和補料工藝優化。
模塊化配置
可根據科研項目選擇培養體積、通道數量及在線檢測模塊。
十一、可選配置
根據科研項目可增加：O?富氧控制；N?/CO?氣路；多路自動補料；DO串級控制；ORP在線檢測；OD/生物量檢測；尾氣O?/CO?監測；補料稱重；不同規格反應器；多通道擴展；歷史曲線及過程數據管理功能。
具體功能根據科研目的進行組合配置。
十二、選型說明
配置平行生物反應器時，建議先確認：
實驗?zāi)康?/strong>
明確用于菌株性能比較、培養條件優化、Fed-batch研究還是工藝開發。
單罐培養體積
根據培養物料、取樣量和實驗階段選擇合適規格。
通道數量
根據單批實驗需要同時比較的條件數量確定。
培養對象
如大腸桿菌、酵母或其他微生物。
補料需求
確認是否需要碳源、酸、堿、消泡劑及其他營養液獨立添加。
氣體要求
確認基礎Air以及是否需要O?、N?、CO?等擴展氣路。
在線檢測需求
除pH、DO外，確認是否需要ORP、OD、尾氣等過程參數。
客戶提供：
實驗?zāi)康?+ 培養對象 + 單罐體積 + 通道數量 + 補料需求 + 氣體要求 + 在線檢測需求
即可進一步確定平行生物反應器配置。
產品說明
上海顧信生物1.5L–10L級平行生物反應器可根據高校、科研院所及生物技術實驗室的發酵工藝開發需求，配置多通道獨立培養、pH/DO在線檢測、攪拌、通氣、自動補料、參數復制及過程數據記錄功能。
系統適用于菌株性能比較、培養條件優化、高密度Fed-batch研究、DoE實驗設計及發酵工藝重復性驗證，可根據科研項目選擇不同培養體積、通道數量和過程檢測配置。
